■ 概要
　　

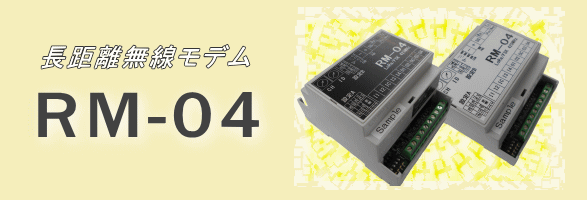

　　「RM-04」は特定小電力長距離無線を利用した通信ユニットです。
　　入力4点・出力4点の接点情報、RS-232CまたはRS-485によるシリアル通信を
　　無線通信に変換して伝送します。
　　429MHｚ帯の無線モジュール「SLR-429M」(サーキットデザイン社製)を使用し、
　　低ビットレートですが長距離無線通信を可能にする【LoRa®モード】、
　　通信距離は短いですがスピードの早い【FSKモード】に切り替えることができます
　　また、既存の有線システムからの置き換えが容易なシンプルモード、
　　様々な用途に合わせてカスタマイズできるカスタムモードを搭載しています。
　　Black(RM-04_B)とWhite(RM-04_W)で1対になるように設計されています。
　　「RM-03」との併用も可能です。
　　　※ LoRa®はSemtech Corporation の商標登録です。
　　
　　

■ 主な特長
　　
　　●　伝送距離に優れた429Hz帯無線
　　　　　☞ 429MHｚ帯は電波の回り込み特性良く、障害物があっても安定した通信が可能です。
　　●　入力4点、出力4点の接点情報を無線で送れる
　　　　　☞ 入出力端子は、フォトカプラ、フォトリレーにより絶縁しています。
　　●　データを無線で送れる
　　　　　☞ RS-232Cまたは、RS-485によるシリアル通信を無線通信に変換します。
　　●　電波受信レベルランプ搭載
　　　　　☞ 電波受信レベルを3段階で表示します。
　　●　DINレールへの取り付けが可能
　　　　　☞ 端子台の配線も、マイナスドライバー1本でできます。
　　
　　

■ 仕様

外観
型名	RM-04_B	RM-04_W
品名	長距離無線モデム　RM-04
技術基準	ARIB STD-T67 準拠
空中線電力	10mW 以下
アンテナ	指定アンテナから選択(Sorssarと同一) 一覧はこちらから
通信方式	単向
変調方式	LoRa または 2値FSK
無線間通信速度	245bps (LoRa)、4800bps (FSK)
周波数範囲	429.2500～249.7375MHz
チャンネル数	40ch
操作部	ロータリースイッチ：チャンネル、ID ディップスイッチ： 232C/485、LoRa/FSK、ペアリング、設定、　　　　　　　　　　　シンプルモード/カスタムモード、終端抵抗有無
表示部	電源(緑)、通信(赤)、受信レベル(橙)、入力モニタ(緑)、出力モニタ(緑)
電源	DC9～25V
消費電流	約 30mA (電源DC12V時)
入力接点	接点入力 4点(フォトカプラマイナスリモコン) ＤＣ5～25Ｖ
出力接点	接点出力 4点(フォトリレー) 負荷電圧： DC25Vまで負荷電流： 1A/点まで(抵抗負荷) オン抵抗： 250mΩ
端子台	接続電線範囲：AWG26～AWG16 電線剥き長さ：6mm
外形寸法	約 71×90.1×58[mm] (アンテナ、突起部を除く)
使用温度範囲	-20～+60℃(結露なきこと)
重さ	約 120g
販売価格	オープン価格(アンテナ別売り)

　
