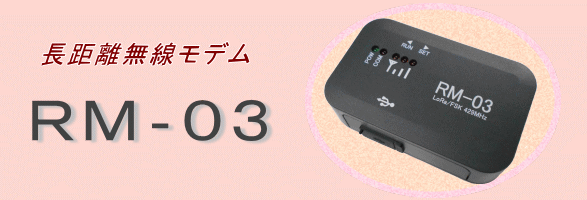

■ 概要
「RM-03」は特定小電力長距離無線を利用した通信ユニットです。
データを無線通信に変換して伝送します。
429MHz帯の無線モジュール「MLR-429M」(サーキットデザイン社製)を使用し、
低ビットレートですが長距離無線通信を可能にする【LoRa®モード】、
通信距離は短いですがスピードの速い【FSKモード】に切り替えることができます
また、既存の有線システムからの置き換えが容易なシンプルモード、
様々な用途に合わせてカスタマイズできるカスタムモードを搭載しています。
「RM-04」との併用も可能です。
※ LoRa®はSemtech Corporation の商標登録です。
|
|
■ 主な特長
● 伝送距離に優れた429Hz帯無線
☞ 429MHz帯は電波の回り込み特性が良く、障害物があっても安定した通信が可能です。
● 電波受信レベルランプ搭載
☞ 電波受信レベルを3段階で表示します。
|
|
■ 仕様 |
外 観 |
 |
型 名 |
RM-03 |
品 名 |
長距離無線モデム RM-03 |
技術基準 |
ARIB STD-T67 準拠 |
空中線電力 |
8.8mW 以下 |
アンテナ |
指定アンテナから選択(Sorssarと同一)
一覧はこちらから |
通信方式 |
単信または単向 |
変調方式 |
LoRa® または 2値FSK |
無線間通信速度 |
15~245bps(LoRa)、4800bps(FSK) |
周波数範囲 |
429.2500~429.7375MHz CH間隔 12.5kHz |
チャンネル数 |
40ch |
シリアル信号 |
"SET"時:19200bps、データ長8、パリティ無、ストップ長1
"RUN"時:9600/19200/38400bps、データ長7/8、パリティ無/偶数/奇数、ストップ長1
※ ハードウェアフロー制御は入力のみ。出力側は非対応(SET、RUN共通)
USB2.0 USBTypeCコネクタ |
操作部 |
スライドスイッチ: RUN/SET切替 |
表示部 |
電源(緑)、通信(赤)、受信レベル(橙) |
電 源 |
DC4.5~5.5V USBバスパワー |
消費電流 |
約 35mA (受信待機時) |
外形寸法 |
約 80×50×23 [mm]
(アンテナ、突起部を除く) |
使用温度範囲 |
-20~+60℃(結露なきこと) |
重量 |
約 60g |
販売価格 |
\29,000 (税別)
アンテナ別売 |
|
|
 |
|
|
